自动一体门机 PY-YTM-120说明书下载

发布时间：2018-09-08 ｜作者：安居乐楼宇对讲｜来源：石家庄安居乐科技浏览：

核心：为满足现代化平开门的自动化需求，我公司开发、生产了智能自动化-一体门，该机型采用了微电脑芯片、数字化控制，功能强大、安全性能高、安装和调试方便。注意:为了您能更好、更全面的

为满足现代化平开门的自动化需求，我公司开发、生产了智能自动化-一体门，该机型采用了微电脑芯片、数字化控制，功能强大、安全性能高、安装和调试方便。

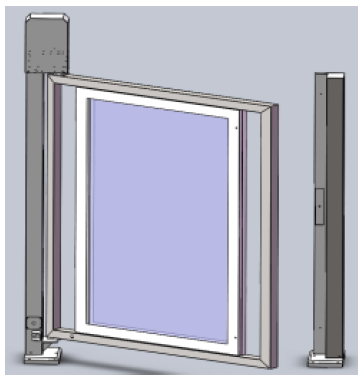

注意:为了您能更好、更全面的使用此设备，在安装、使用前，请务必认真阅读此操作/使用说明书。1.5米标准门图片如下:

      1.1 工作流程:
       A.主流程: 开门一开门缓冲一到位保持一关门一关门缓冲一锁门。
       B.详细流程: PY-YTM型自动开/闭门机的工作流程:来自外部设备的开门信号触发开门机工作-电磁锁断电-开门-开门刹车、缓冲-停止-开门保持--关门-关门刹车、缓冲-电磁锁通电-压门闭合;一个工作流程结束。
注意:在关门过程中，如有开门触发信号，则立即执行开门动作。
       1.2 产品特点
         ● 低功耗，静态功率10W，工作最大功率60W;
         ● 超静音，工作时噪音低于50dB;
         ● 支持多种信号输入，继电器信号，电压信号(5~24V) ；
         ● 电机过流、过载、短路保护;
       ● 智能遇阻、推门反转保护;
         ● 电机电流、推力、速度精确调节;
         ● 磁感应限位，防潮防尘;

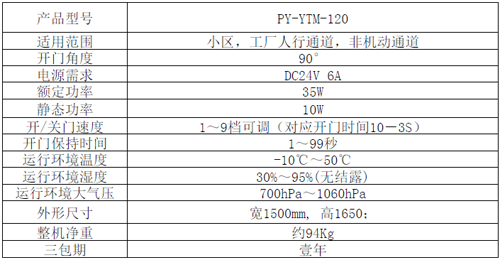

      1.3主要技术参数

      安装注意事项:
          A、门立柱，为主要承力，在安装时，必须打预埋;
          B、安装时必须按说明书提供的尺寸进行安装，安装不正确将直接导致开门机不能正常工作，严重时将损坏设备。
          C、安装时严禁改变开门机的结构，不能在外壳上开孔，以避免水气进入导致电子、电气部件故障。
      2.1开门机机械部分的安装
          2.1.1安装说明

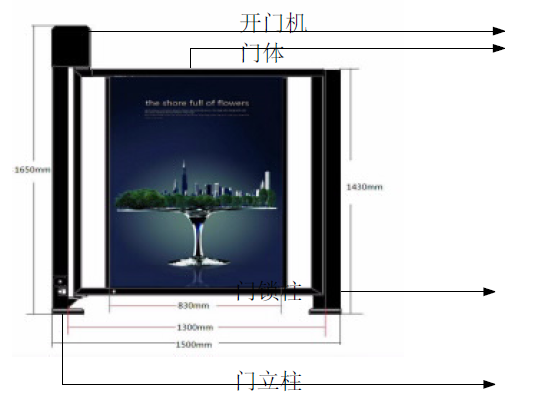

          A、左开门，如下图:
