核心：为了让您更轻松愉快的使用数字楼宇对讲产品，使用前请仔细阅读本使用操作指南。

非常感谢您选购安居乐智能数字门口机，希望我们的智能数字对讲产品，能为您带来便捷的居家体验，全方位保障您24小时的家庭安全，我们提供优质的售后服务，希望能为您带来温馨、舒心的体验感。
为了让您更轻松愉快的使用本公司产品，使用前请仔细阅读本使用操作指南，并妥善保存予以备用！

一、产品概述
随着社会发展的日新月异，人们的生活开始步入网络时代，数字化浪潮席卷了各行各业，传统的楼宇对讲产品也逐渐朝着数字化、网络化、信息化和智能家居的方向发展，它不再只扮演一个访客身份确认系统的角色，而是成为和人们生活息息相关的，能够提供对讲、家居安防、家电控制、信息获取和多媒体影音娱乐等为一体的智能化家居平台。

二、功能描述
2.1 访客可视对讲
1）门口机可输入业主房号呼叫业主的室内机，进行可视对讲。
2）门口机可呼叫保安亭或者物业中心进行咨询或求助。
2.2 求助功能
1）门口机可呼叫保安亭或者物业中心进行求助和咨询。
2.3 门禁开锁功能
1）门口机可密码开锁。
2） IC卡刷卡开锁。
3）访客呼叫业主室内机，室内可远程开锁，打开本地门禁电控锁。
4）求助保安亭或者物业中心开锁。
2.4 视频监控功能
1）业主可通过室内机来监控单元门的图像，并可拍照保存。
2）保安亭和物业中心可通过远程监控，来查看当前门口机的监控情况。
2.5 呼叫电梯功能
1）用户可通过密码开锁、刷卡开锁来呼叫电梯到住户楼层。
2.7 软件自动远程升级
1）门口机自动检测最新的软件版本信息，并实时进行跟新与升级。

三、操作指南
3.1 主界面

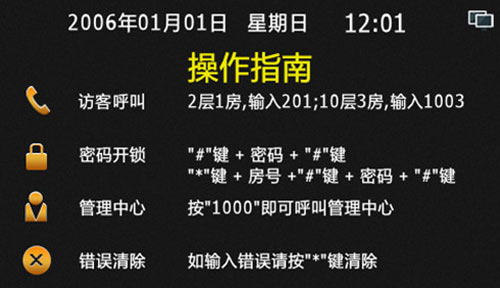

1）门口机待机时的主界面，包括时间日期显示，网络是否在线，访客呼叫、密码开锁、呼叫中心以及使用说明，如图3.1.1：

图3.1.1

注意：所有操作说明在设备的每个界面均有文字和图标提示
3.2 呼叫可视对讲

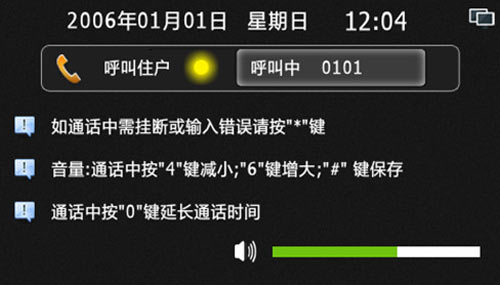

1）单元机访客呼叫住户。设备在主界面时，访客输入需要呼叫的房号，例如呼叫101业主时，输入101或者0101，当房号为三位时3秒后自动呼叫，房号为四位时立即呼叫，如图3.2.1。

3.2.1

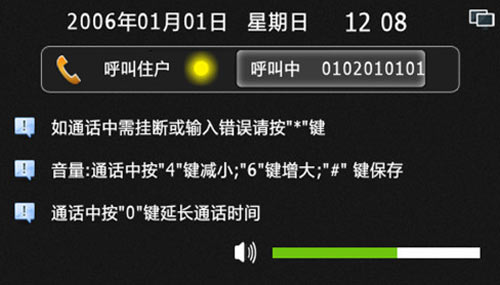

2）围墙机访客呼叫住户。设备在主界面时，访客需要输入完整的业主房号信息，例如呼叫1区2幢1单元401房时，应输入“0102010401”进行呼叫，如图3.2.2：

3.2.2

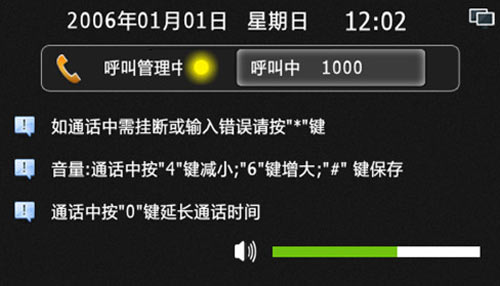

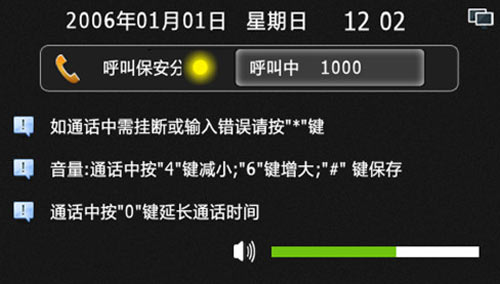

3）输入1000可呼叫保安或物业管理中心，如果保安机不存在或呼叫超时，转接到物业中心，如图3.2.3和3.2.4：

3.2.3

3.2.4

4）输入房号时错误，可按“*”键清除，呼叫或通话过程中按“*”键可退出或结束通话，通话中按“4”或“6”可减小或增大音量，通话中按“0”键可延长通话时间至60秒。
5）呼叫或通话过程中的状态栏显示
呼叫 — 门口机正在呼叫住户/管理中心
占线 — 门口机呼叫的住户/管理中心忙
通话 — 对方接听，双方可通话

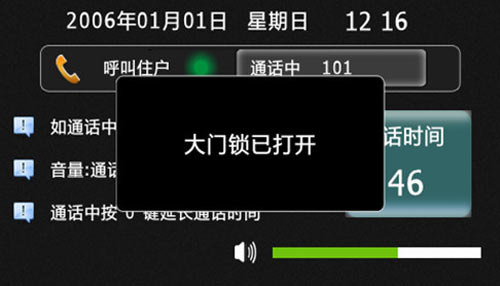

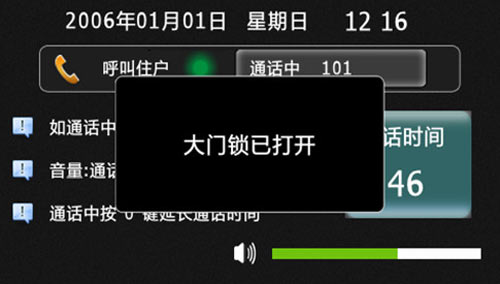

6）呼叫业主或和业主通话时，业主通过室内机远程开锁，门口机将显示“大门锁已打开”如下图3.2.5：

3.2.5

3.3 开锁功能

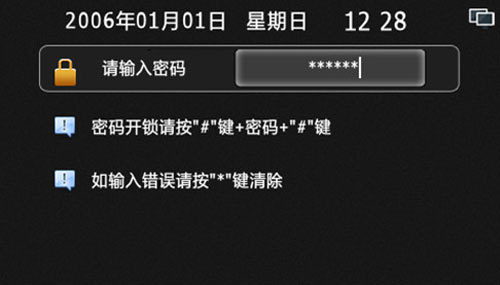

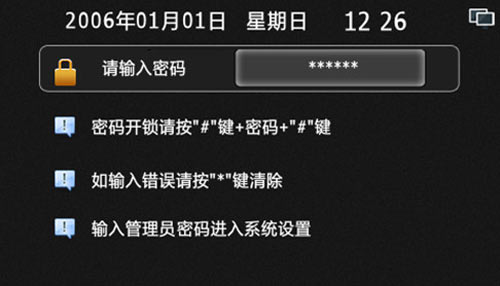

1）公共密码开锁。设备默认开锁方式为禁用，需物业人员通过工程设置开启权限才能使用，使用方法：“#”+公共开锁密码+“#”，当密码正确时，门锁打开，并抓拍一张图上传到中心，如图3.3.1：

3.3.1

当输入的密码错误时，提示密码错误，摄像头并抓拍一张图上传到中心，如图3.3.2：

3.3.2

2）挟持密码开锁。挟持开锁密码与公共开锁密码反序并且不能相同，且需要在公共开锁密码启用的情况下才能使用。例如公共开锁密码为123456，则挟持开锁密码为654321，操作方法和公共密码开锁相同，当使用挟持密码开锁时，门口机会向中心报挟持警，通知中心有人在门口被挟持。
3）住户密码开锁。默认为禁用，需物业人员通过工程设置开启权限才能使用，并且用户的开锁密码默认为无，需在室内机上设置才能使用。操作方法：“*”+房号+“#”+“住户开锁密码”+“#”，例如101住户的开锁密码为123456，则输入“*”+101+“#”+123456+“#”即可打开单元门。如图3.3.3：

3.3.3

4）住户挟持密码开锁。住户挟持密码开锁与住户开锁密码的权限是相关的，密码内容反序，当用户设置了住户开锁密码时，挟持开锁密码自动生成为反序。
5）刷卡开锁。管理卡以及合法的住户业主卡，都可以通话刷卡来开锁，如图3.3.4：

3.3.4

四、系统设置
4.1 设置功能简介

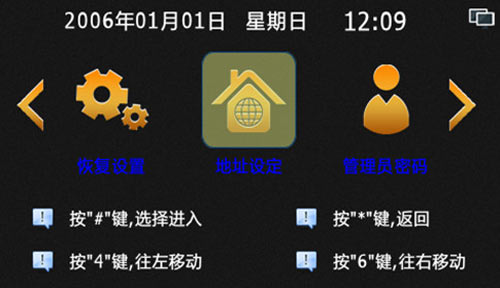

1）进入系统设置：主界面输入“#”+6位管理员密码+“#”（出厂默认管理员密码为666666），进入系统设置界面，“*”键退出或清楚错误输入功能，“#”键为确定功能，“4”和“6”左右移动选择，进入时默认为地址设定，如图4.1.1：

4.1.1

【本项务必由专业工程技术人员进行操作！用户不可轻意更改！】
4.2 地址设定
1）房号编号规则：房号编号为13位。最前1位为机器属性（2为单元门口机，7为围墙机）。
2）房号组成：属性（1位）+区号（2位）+栋号（2位）+单元号（2位）+层号（2位.输入01即可）+房号（2位.输入01即可）+主机号（2位）。

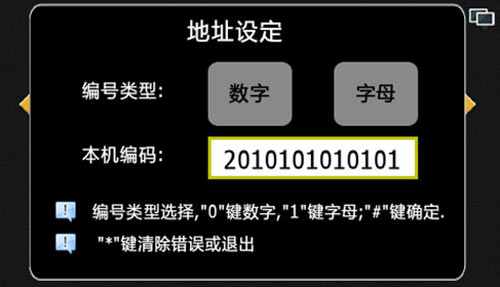

3）设备出厂默认的房号为2999999999901，可根据实际楼型来设置该设备的房号编码，例如1区1栋1单元的单元机，需设置为2010101010101，设置房号时，“*”键可清除错误的输入，“#”键确认输入完毕，如图4.2.1：

4.2.1

4.3 管理员密码设置

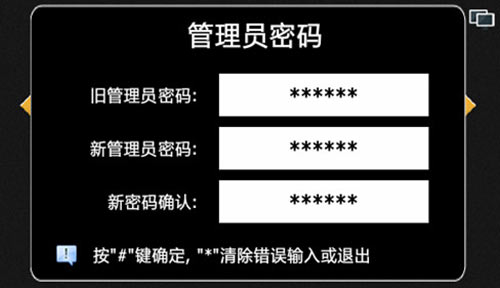

1）管理人员可根据旧密码修改为新的管理员密码，输入正确的旧密码(6位)和两次相同的新密码(6位)，即可设置新的管理员密码，便于管理。如图4.3.1：

4.3.1

4.4 开锁密码设置

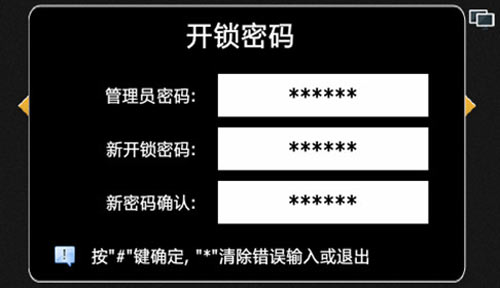

1）设置公共开锁密码和公共挟持开锁密码，输入正确的管理员密码，可设置新的公共开锁密码和公共挟持开锁密码。注：两个开锁密码关系为反序，且不可相同。系统出厂时默认的公共开锁密码是012345，默认挟持开锁密码为543210。假如将公共开锁密码设置为666666或121121，则公共挟持开锁密码与公共开锁密码相同，违反设置规则，提示设置失败。
2）若设置成功，界面和语音会提示设置成功，相反则提示失败，设置界面如图4.4.1：

4.4.1

4.5 密码权限

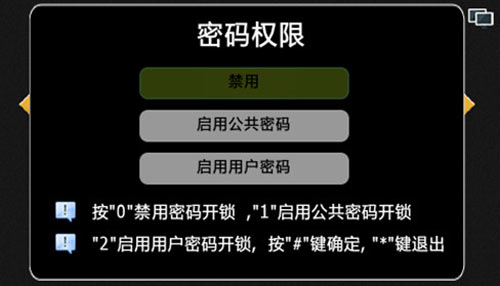

1）设备出厂默认开锁为禁用，按照界面提示，“0”选择禁用，系统将无法使用开锁密码来开启门锁；“1”启用公共密码开锁，用户可通过公共开锁密码开启门锁；“2”启用用户密码开锁，用户可通话用户开锁密码开启门锁。“*”键退出，“#”键确认，设置界面如图4.5.1：

4.5.1

4.6 音量设置

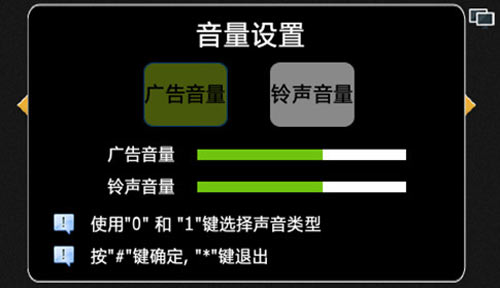

1）可设置广告音量和铃声音量，按“0”选择广告音量选项，按“1”选择铃声音量选项，按“4”减小音量，按“6”增加音量，如图4.6.1：

4.6.1

4.7 开锁设置

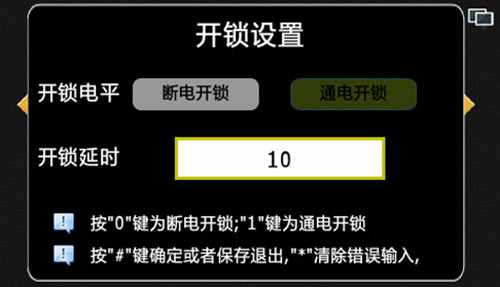

1）设置电控锁的开锁方式以及开锁延时，默认为通电开锁，延时为10秒，。按“0”选择断电开锁，按“1”选择通电开锁，按“#”进入开锁延时选项，输入延时后按“#”键保存(延时范围为1-150秒)，按“*”键可清除错误输入或退出开锁设置界面，如图4.7.1：

4.7.1

4.8 门磁设置

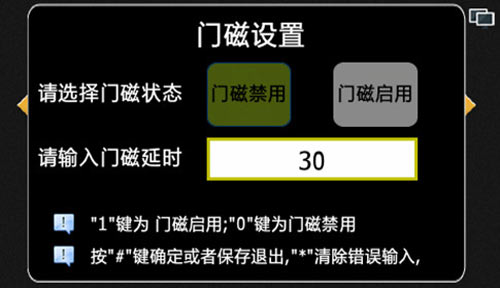

1）设置门磁的启用和禁用状态，以及门磁的延时。默认门磁为禁用，延时为30秒，按“0”选择门磁禁用，按“1”选择门磁启用，“*”键清除延时时间或退出门磁设置界面，“#”键保存设置并退出，如图4.8.1：

4.8.1

4.9 语言设置

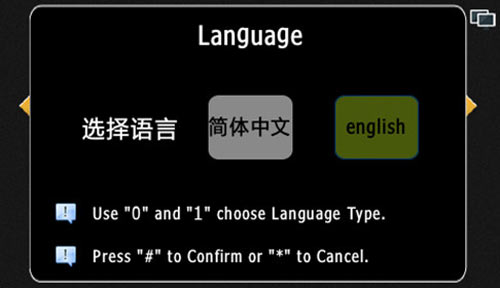

1）设置机器的语言，默认为中文显示，按“0”选择中文，按“1”选择英文，“*”键退出，“#”保存并退出，中文和英文显示如图4.9.1和4.9.2：

4.9.1

4.9.2

4.10 时间日期设置

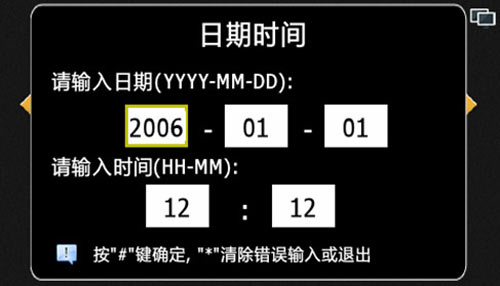

1）设置机器的时间和日期，如果设置时间不合理，则会提示设置失败。设备开机或运行时会自动同步物业中心软件的时间。格式为安居乐X-XX-XX XX:XX，例如2006-1-1 12：00，“*”键可清除错误输入，“#”确定保存并退出，设置界面如图4.10.1：

4.10.1

4.11 系统信息

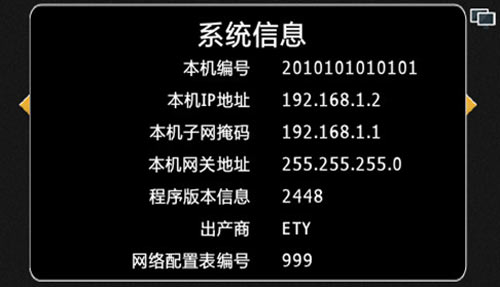

1）可查看当前设置的系统信息，包括房号，IP地址，子网掩码，网关地址，程序版本，出场商，网络配置表型号，按“*”键退出查看界面，界面如图4.11.1：

4.11.1

4.12 卡片管理

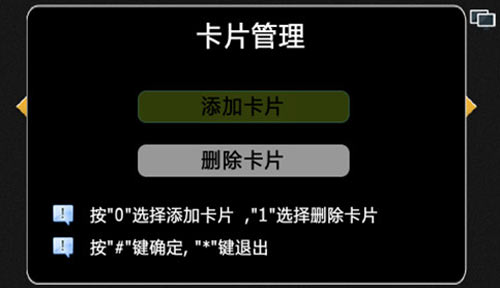

1）添加住户IC卡，按“0”可选择添加卡片功能。如图4.12.1：

4.12.1

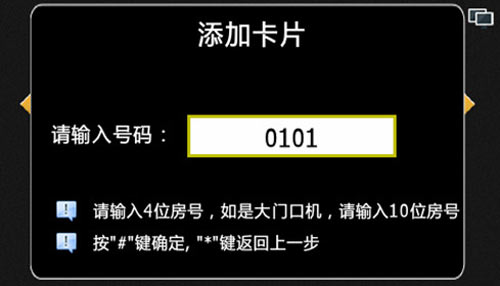

2）添加IC卡操作：输入需要添加IC卡的房号，如果是在单元机上，输入4位例如0101，如果是在围墙机上，输入10位房号例如0102010101（1区2栋1单元101户），按“#”键确认，如图4.12.2：

4.12.2

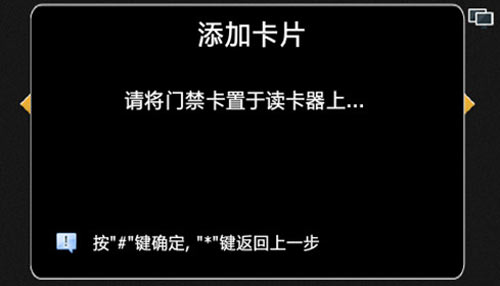

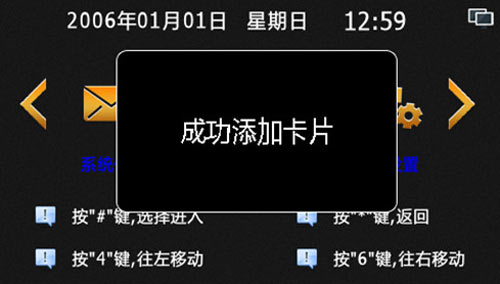

3）输入正确的房号后，按“#”键确认，开始读卡，图4.12.3提示将门禁卡置于读卡器上，开始发卡，发卡结束后，按“#”键退出发卡，按“*”键返回上一步，发卡成功如图4.12.4：

4.12.3

4.12.4

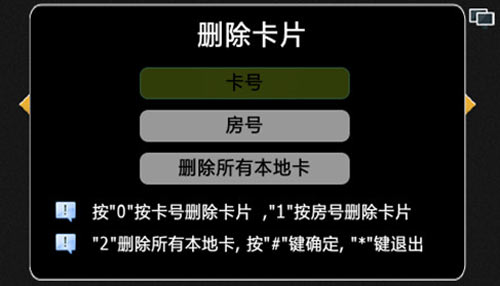

4）按“1”选择删除卡片，进入下一级菜单，如图4.12.4，按“0”按照卡号来删除卡片，按“1”按照房号来删除卡片，按“2”删除所有本地发出的卡片。

图4.12.4

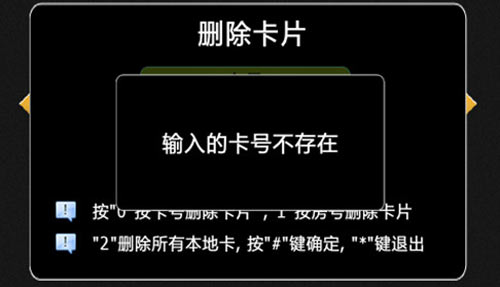

按“0”+“#”选择卡号后，需输入IC卡的卡号，如果IC卡在门口机上存在，则提示删除成功，否则提示该卡号不存在，如图4.12.5：

图4.12.5

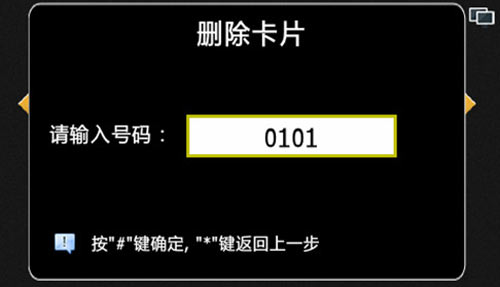

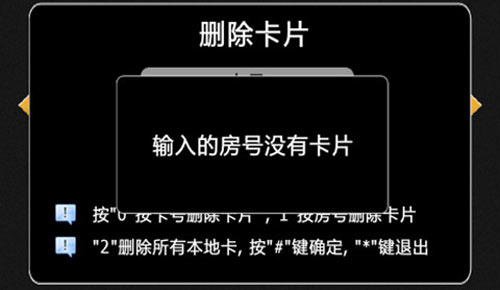

按“1”+“#”选择房号后，输入需要删除所有卡对应的房号，如果在单元机上需输入4位房号，例如0101，如图4.12.6，如果在围墙机上需输入10位房号，例如0102010101。若该房号存在IC卡，则删除该房号的所有住户IC卡；若输入的房号没有卡片，则提示输入的房号没有卡片，如图4.12.7：

图4.12.6

图4.12.7

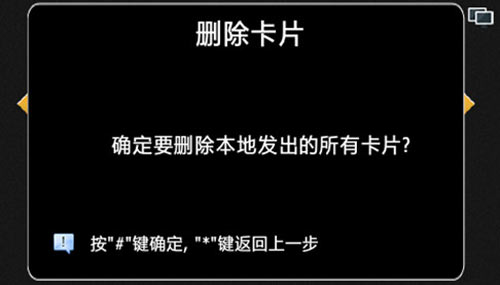

按“2”+“#”选择删除所有本地发出的卡片，提示确认要删除本地发出的所有卡片，按“#”键确认删除，按“*”键返回上一步，如图4.12.8：

图4.12.8

4.13 恢复出厂设置

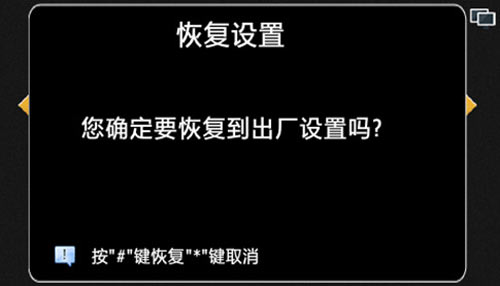

1）点击恢复设置按钮，选择是否恢复到出厂设置，按“#”确定恢复出厂，按“*”取消恢复出厂，如图4.13.1：

图4.13.1

五、技术参数
    显示屏：     4.3″ TFT LCD (彩色)
    分辨率：     800×480
    振    铃：        电子铃声 ≥70dB
    电    源：        DC 12V/2A
    工作电流：        < 350mA
    工作温度：        -20ºC ~ +70ºC
    最大功耗：        < 5W
    外形尺寸：        L mm×W mm×H mm
    安装方式：        嵌入式（由具体模具而定）
