数字楼宇对讲室内机AJL-IS03说明书
发布时间：2018-05-24 ｜ 作者：石家庄安居乐数字
｜ 来源：数字楼宇对讲厂家 浏览：
核心：非常感谢您选购安居乐智能数字楼宇对讲室内机，为了让您更轻松愉快的使用本公司产品，使用前请仔细阅读本使用操作指南。
非常感谢您选购安居乐智能数字室内机，希望我们的智能数字对讲产品，能为您带来便捷的居家体验，全方位保障您24小时的家庭安全，我们提供优质的售后服务，希望能为您带来温馨、舒心的体验感。为了让您更轻松愉快的使用本公司产品，使用前请仔细阅读本使用操作指南，并妥善保存予以备用！
一、产品概述
随着社会发展的日新月异，人们的生活开始步入网络时代，数字化浪潮席卷了各行各业，传统的楼宇对讲产品也逐渐朝着数字化、网络化、信息化和智能家居的方向发展，它不再只扮演一个访客身份确认系统的角色，而是成为和人们生活息息相关的，能够提供对讲、家居安防、家电控制、信息获取和多媒体影音娱乐等为一体的智能化家居平台。
二、功能模块概述
2.1可视对讲
1）高清双向可视对讲，可与小区任何一台室内机进行高清户户通话。
2）一键求助中心，主界面快捷方式实现快速求助物业中心。
3）电话本功能，可存储所有的业主朋友，快速实现呼叫等功能。
2.2监视中心
1）监视本单元的门口机
2）监视门前的别墅机
3）监视业主在小区权限范围内的网络摄像机
2.3记录中心
1）查看中心发布的小区信息
2）查看设备布撤防记录，设备报警记录
3）查看监视时拍照保存的图片
4）查看设备保存的所有通话记录
5）查看访客给业主的留影留言记录
2.4家庭安防
1）快速实现一键布防与一键撤防功能
2）查看家庭所有防区类型和启用/禁用状态
2.5智能家居
1）支持六大智能家居模式，实现智能居家的生活体验
2）控制家庭的所有智能家居设备，包括空调，窗帘，灯光等。
2.6 用户设置
1）系统信息
2）铃声设置
3）屏保设置
4）时间日期
5）密码设置
6）音量设置
7）延时设置
8）亮度设置
9）屏幕清洗
10）壁纸设置
2.7 系统设置
1）安防设置
2）房号设置
3）小门口机设置
4）工程密码
5）系统复位
6）网络摄像机
7）色彩调整
8）升级软件
三、操作指南

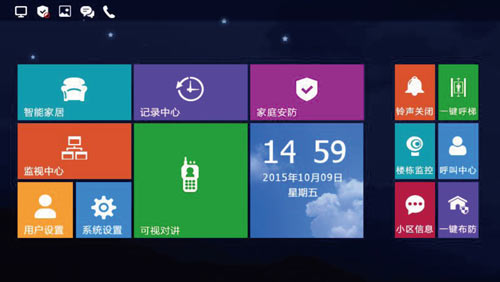

3.1 主界面
1）系统启动时进入主界面，包含三个模块：状态栏，菜单项，快捷键，如图3.1.1
2）状态栏图标从左到右依次表示：网络状态，安防状态，未读留影，未读信息，未接来电。
3）快捷按键包括：铃声开启，楼栋监控，小区信息，一键呼梯，呼叫中心，一键布防。
3.2可视对讲
3.2.1 户户通话

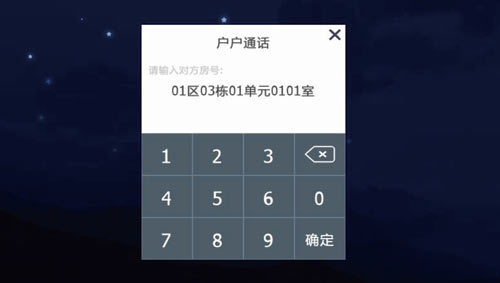

1）输入对方房号进行户户通话，数字键输入房号， X 删除错误输入，确认后呼出，例如呼叫1区1栋1单元101户业主，如图3.2.1:

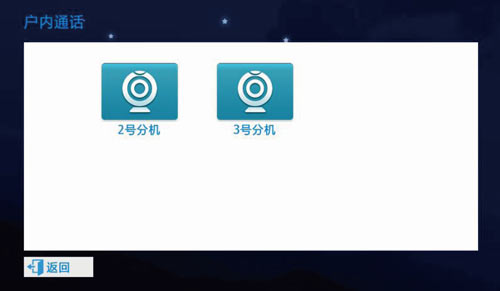

3.2.2 户内通话
1）设备自动加载存在的本户其他号室内机，点击即可呼叫本户的其他号室内机，如图：3.2.2：

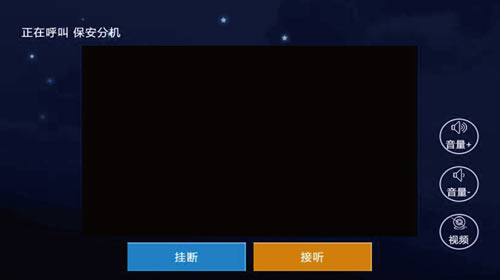

3.2.3 呼叫中心
1）点击“呼叫中心”按钮，即可呼叫物业中心进行求助，如图3.2.3：
3.2.4 电话本

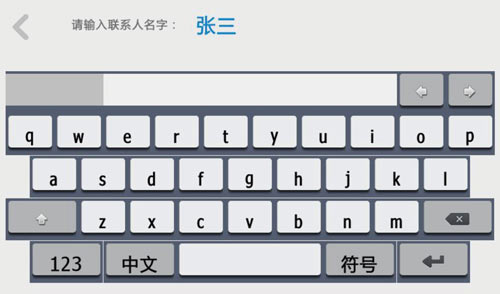

1）添加联系人，添加时输入联系人名字，区栋单元与房号，即可添加，如图3.2.4.1：

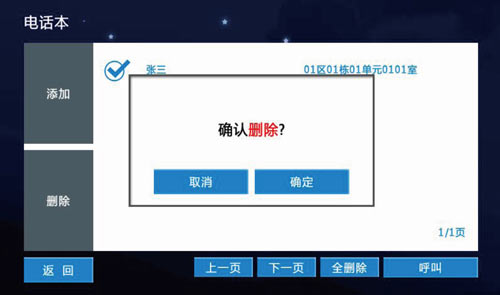

2）删除联系人，点击删除可删除选定联系人，同时支持呼叫和全删除功能，如图3.2.4.2：
3.3 监视中心

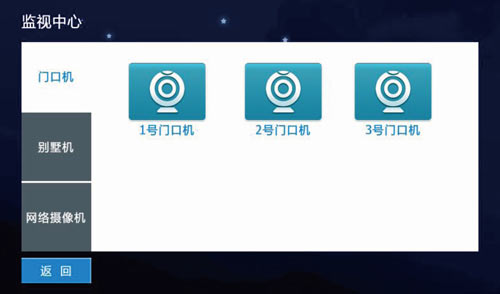

3.3.1 监视门口机
1）可监视本单元的所有单元机，并在监视界面可进行拍照保存，如图3.3.1.1和3.3.1.2：
3.3.2 监视别墅机
1）可监视本户门前的别墅机，并可拍照保存，与图3.3.1.2相同。
3.3.3 监视网络摄像机
1）可监视手动添加的网络摄像机，与图3.3.1.2相同。
3.4 记录中心
3.4.1 小区信息

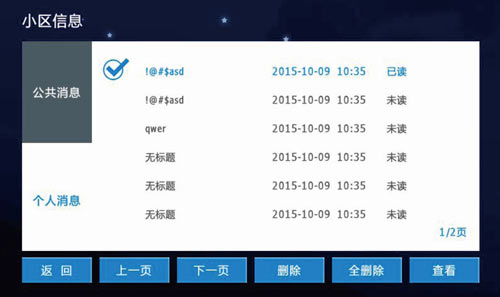

1）存储管理中心发布的小区公共消息与个人消息，包括标题、时间、已读未读，可点击查看详细的信息内容，也可进行删除与全
删除操作，如图3.4.1.1和3.4.1.2：

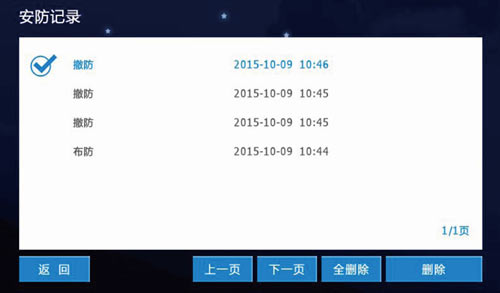

3.4.2 安防记录
1）存储设备的布撤防记录和布撤防时间，如图3.4.2：
3.4.3 报警记录

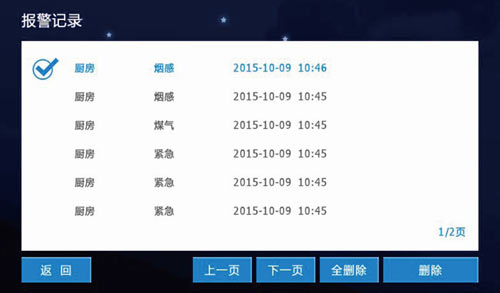

1）存储设备的报警记录，包括报警的地点，报警类型以及报警时间，如图3.4.3：

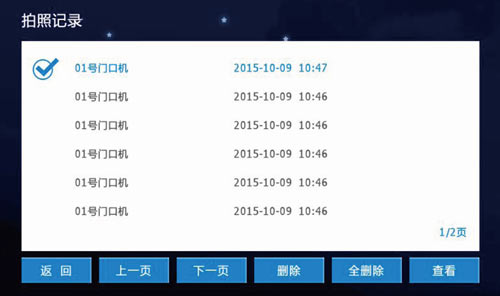

3.4.4 拍照记录
1）存储监视时拍照保存的照片，包括监视别墅机，单元机，网络摄像机等设备，如图3.4.4：

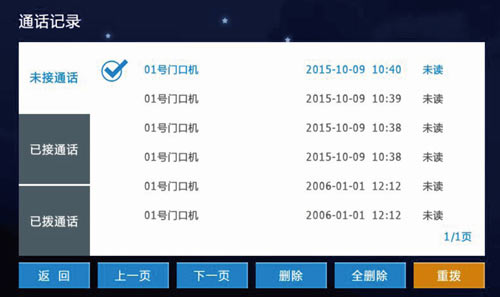

3.4.5 通话记录
1）存储本设备与其他设备的通信记录，包括未接通话，已接通话，已拨通话，记录包括通信的设备类型，通信时间和已读未读，
通过重拨来回拨选中的设备，也可通话删除与全删除来删除记录，如图3.4.5：

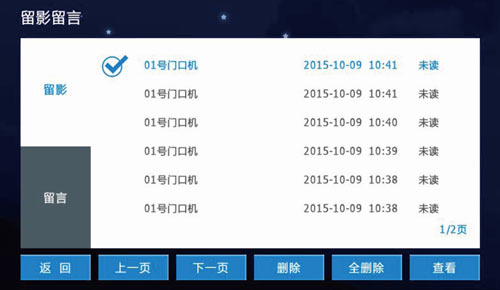

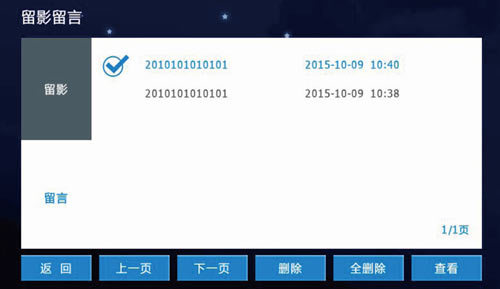

3.4.6 留影留言
1）存储单元机或围墙机呼叫超时时，访客给业主的留影与留言，留影包括留影的设备位置，留影时间和已读未读，留言包括留言
设备的房号和留言时间，如图3.4.6.1和3.4.6.2：
2）点击查看按钮可查看留影与留言的内容，可通话删除和全删除来进行删除操作。
3.5 家庭安防
3.5.1 防区与布撤防
1）可实现一键布防与一键撤防功能

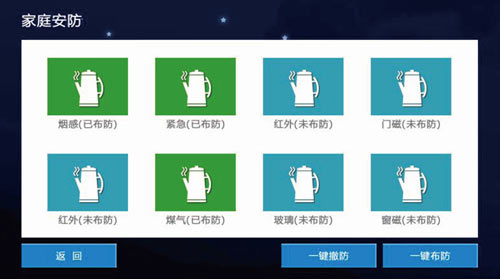

2）可查看八防区的类型与布撤防情况，紧急、烟感、煤气类型为立刻布防，实时监测这三种类型是否触发，如图3.5.1：
3.6 智能家居

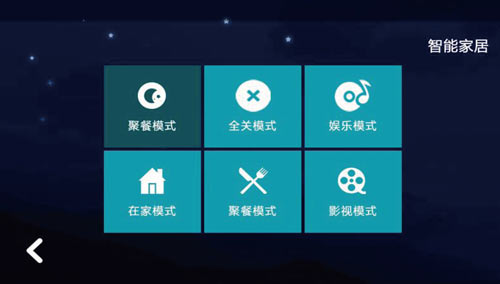

3.6.1 家居模式
1）支持六大智能家居模式，如图3.6.1：
2）预留485接口，支持第三方智能家居协议对接
3.7 用户设置

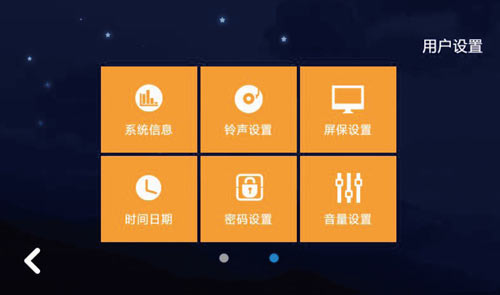

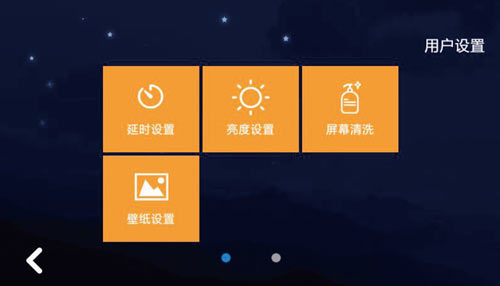

3.7.1 进入用户设置
1）点击主界面用户设置按钮，进入用户设置，如图3.7.1.1和3.7.1.2:

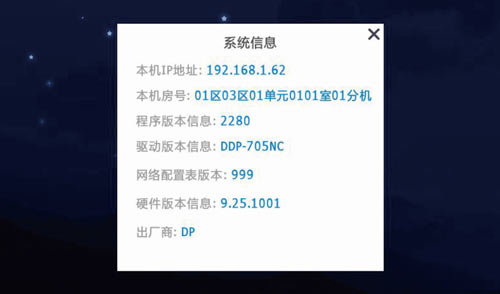

3.7.2 系统信息
1）可查看本机编号，IP地址、子网掩码、网关地址，程序版本信息，出场商和网络配置表，如图3.7.2：

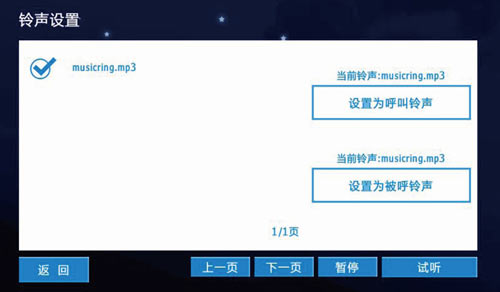

3.7.3 铃声设置
1）支持呼叫铃声与被叫铃声的设置，可以试听当前选定的铃声，也支持外接SD卡铃声，路径为SD卡根目录ring文件夹，如图3.7.3：

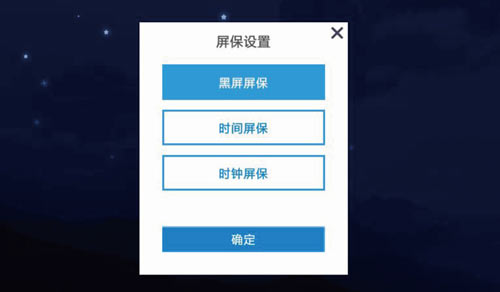

3.7.4 屏保设置
1）支持三种类型黑屏模式：黑屏，时间显示，仿真时钟，默认60S无任何操作进入屏保状态，凌晨00：—06:00强制黑屏，如图3.7.4：

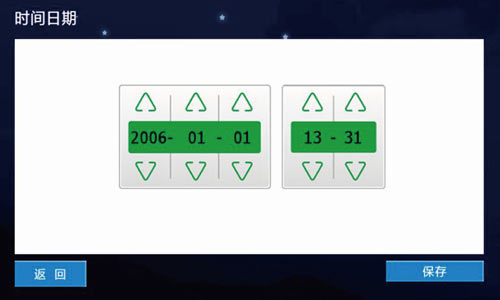

3.7.5 时间日期设置
1）可设置年/月/日 时/分，小时数为24小时制，如图3.7.5：

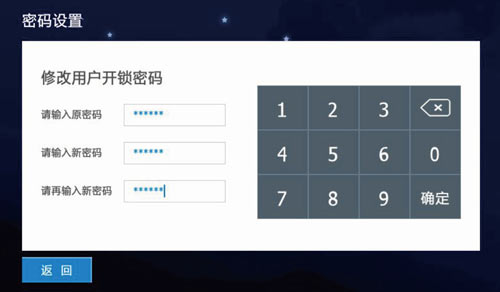

3.7.6 密码设置
1）可设置1、用户开锁密码，2、用户挟持开锁密码，3、用户撤防密码，4、用户挟持撤防密码，1与2相同，3与4相同且和1逆序，密码1与2不能和3与4相同，例如密码1和密码2为“123456”，那么密码3与密码4为654321，密码合理。若密码1和密码2为123321，那么密码不合理，设置失败。如图3.7.6：

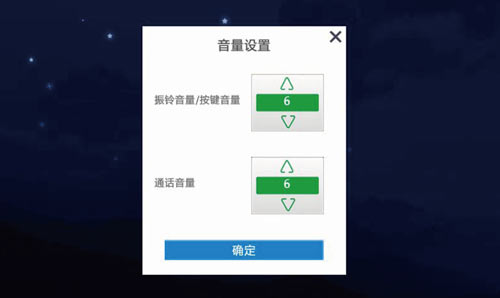

3.7.7 音量设置
1）设置振铃音量/按键音量，通话音量，范围为0-15，如图3.7.7：
3.7.8 延时设置

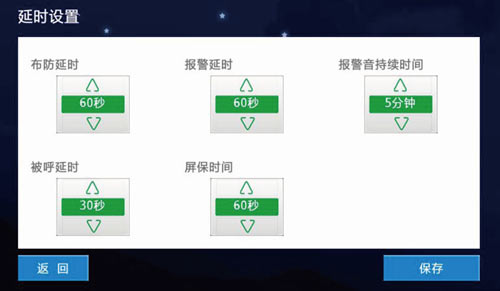

1）设置布防延时，报警延时，报警音持续时间，被呼延时，屏保时间。布防延时选项为30S，60S，99S。报警延时选项为0S，30S，60S。报警音持续时间选项为3M,5M,10M。被呼延时选项为30s,60S,90S.屏保时间选项为30S,60S,90S。设置界面如图3.7.8：

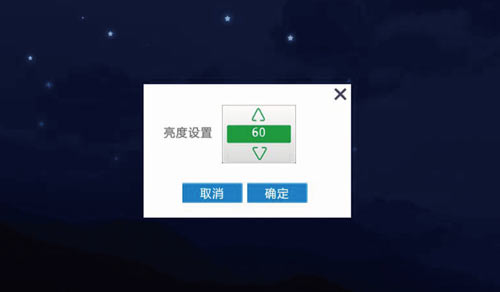

3.7.9 高度设置
1）设置屏幕显示的高度，设置范围为1-100，如图3.7.9：

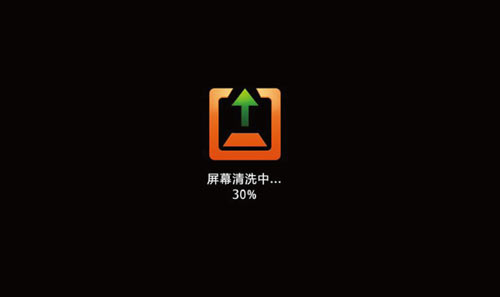

3.7.10 屏幕清洗
1）点击屏幕清洗功能，确定清洗后，有10S的时间清洗屏幕，如图3.7.10：
3.7.11 壁纸设置

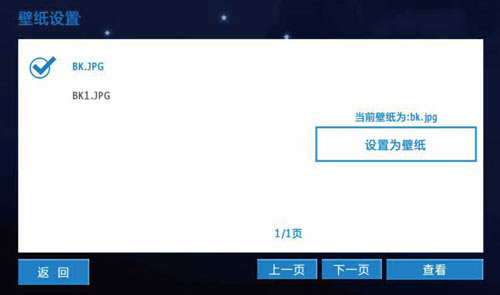

1）可查看当前选中的图片，点击右侧“设置为壁纸”来设置选定的图片为当前壁纸，如图3.7.11：
3.8 系统设置

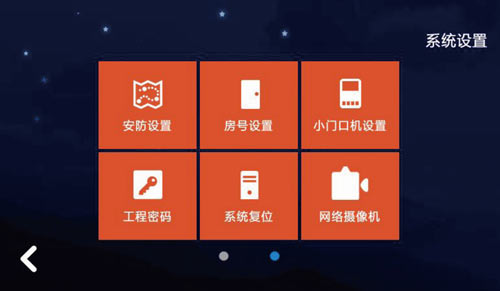

3.8.1 进入系统设置
1）点击主界面系统设置，输入默认工程密码“666666”，进入系统设置界面，如图3.8.1.1和3.8.1.2：

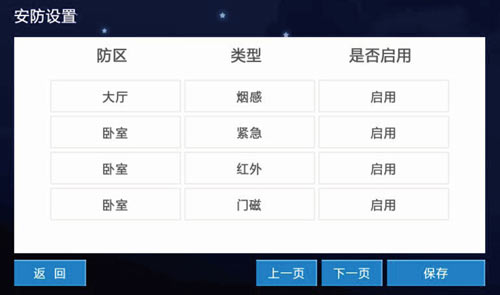

3.8.2 安防设置
1）设置八防区的地点，类型和是否启用，下一页可查看下一页的防区设置，点击保存可保存防区信息的设置，如图3.8.2：

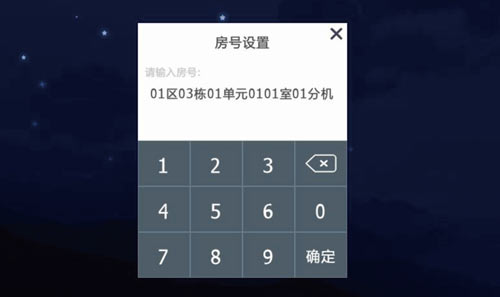

3.8.3 房号设置
1）设置当前设备的房号，包括XX区XX栋XX单元XXXX室XX分机等信息，例如设置为01区03栋01单元0101室01分机，点击确定保存，如图3.8.3：
3.8.4 小门口机设置

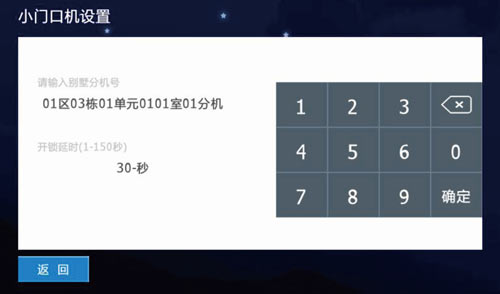

1）设置本户门前别墅机的房号以及开锁延时，室内机出厂时房号为19999990101，别墅机为3999999010101，此时可将设备直连网络来设置别墅机的房号以及开锁延时，如图3.8.4：

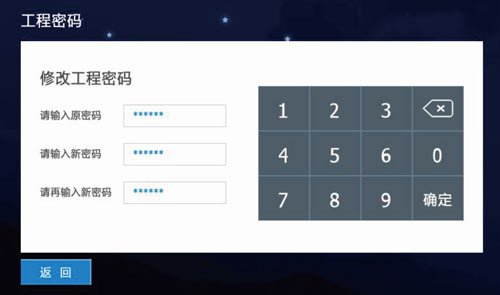

3.8.5 工程密码设置
1）输入6位旧密码，再输入两次相同新密码设置新的工程密码，默认出厂时的工程密码为“666666”如图3.8.5：
3.8.6 系统复位

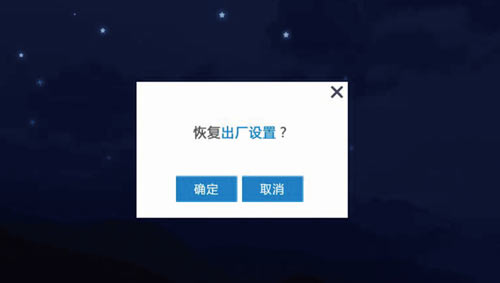

1）点击系统复位，提示是否恢复出厂设置，点击确认实现系统复位，删除本设备的房号，小区信息等数据；点击取消则取消复位，如图3.8.6：

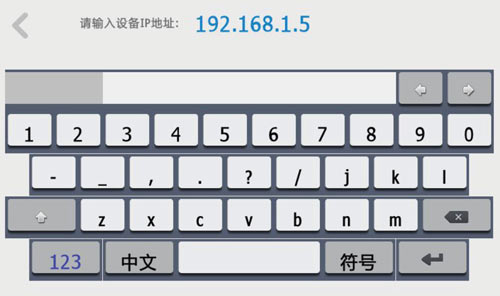

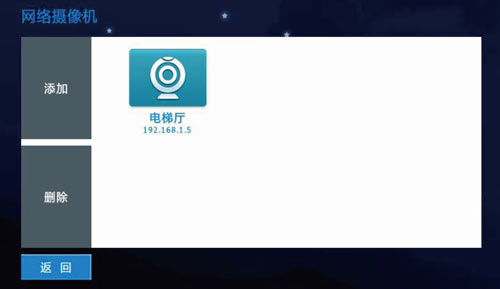

3.8.7 网络摄像机
1）添加监视的网络摄像机，点击添加按钮，输入摄像机名称例如“电梯厅”，输入设备IP地址例如“192.168.1.2”，输入监视该设备的用户名与密码，即可添加成功，如图3.8.7.1，3.8.7.2：
2）点击删除按钮，即可删除选定的网络摄像机设备

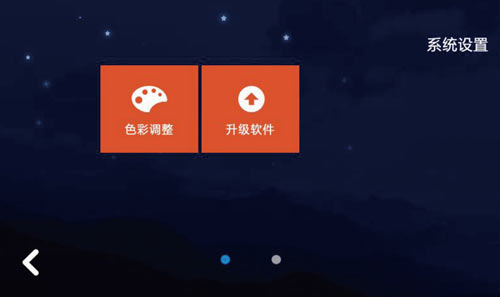

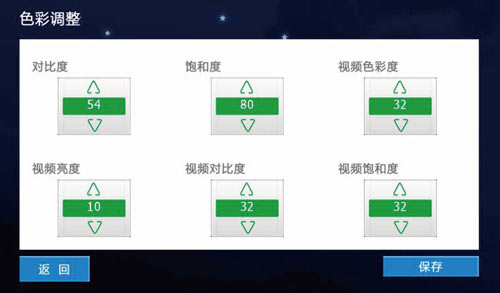

3.8.8 色彩调整
1）可设置屏幕的对比度、饱和度、视频色彩度，通信视频流的亮度、对比度、饱和度，参数的设置范围为1-100，如图3.8.8：

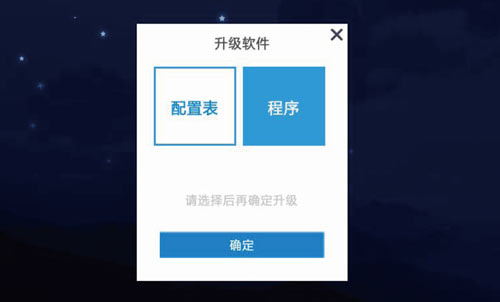

3.8.9 升级软件
1）支持SD卡升级，选择配置表和程序选项来分别升级该内容，升级的文件需放在非烧录卡的根目录，升级包的文件名、版本号需比设备的版本号高，选择后点击确定升级，等待升级成功后，等待重启，如图3.8.9：
四、技术参数
显示屏：7"TFT LCD（彩色）
分辨率：800X480
振 铃：电子铃声>=70dB
电 源：DC 12V/2A
工作电流：<350mA
工作温度：-20℃—+70℃
最大功耗：<5W
外形尺寸：L224 X W136 X H20mm
安装方式：嵌入式（由具体模具而定）
